一、产品的结构

细水雾的组成主要有控制子系统和管网子系统两个部分组成。

（1）控制子系统由自动灭火系统集中报警控制盘及现场设备分区灭火控制盘、水泵控制箱、区域控制阀箱、联动控制设备等组成。

（2）管网子系统包括高压泵组、稳压装置、储水箱、补水装置、过滤器、喷头、输送管道及其它附件组成。

二、水雾发生器原理

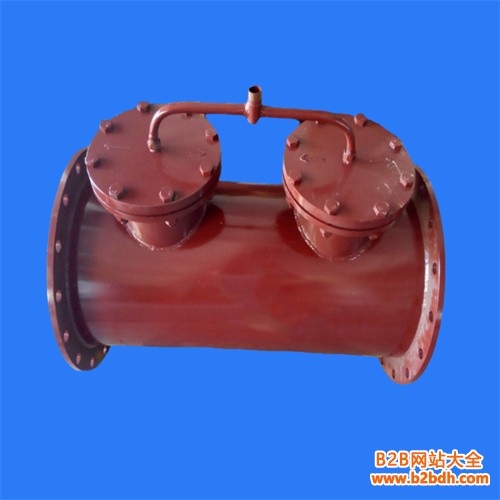

细水雾发生器，利用其管道连接法兰连接在瓦斯输送管道上，每隔距离安装一个细水雾发生器，向其进水口提供高压水，其腔体内及附近管道内即充满了细水雾。瓦斯由输送管道的始端流向末端，在流通过程中混合了量的细水雾，瓦斯不易燃烧或异常。如果输送末端发生回火或异常，每一个细水雾发生器相当于一个阻火器，能防止沿管道逆向蔓延，细水雾发生器解决了煤矿瓦斯长距离 输送的技术难题。
